Як підключити плати Wi-Fi для китайських бездротових ваг
В связи с частыми запросами о том как подключить платы Wi-Fi для весов беспроводной передачи мы решили сделать фото правильного соединения передающей и принимающей платы с АКБ, с зарядкой, с выводами индикации, с кнопкой включения питания и зарядкой (БП).

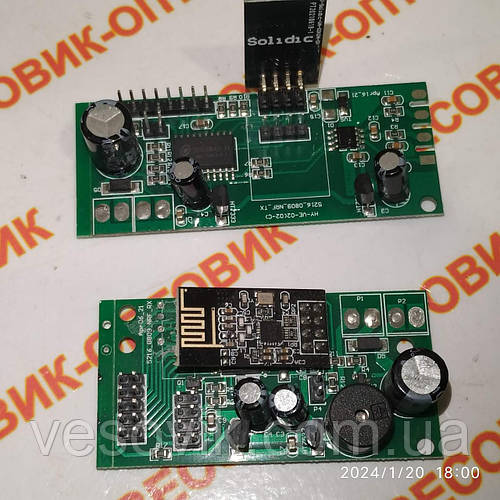

Подключение платы приемника
(та что в весовом индикаторе).
1контакт Р1. - кнопка вкл/выкл.
2контакт Р1. - второй контакт кнопки вкл/выкл и провод от "+"АКБ
3контакт Р2. - провод "+" от зарядного устройства (для 4v АКБ зарядка 6v, для 6v АКБ зарядка 8,5v) в данном случае это средний выход от оригинального блока питания!
4контакт Р2. - провод "-" от зарядного устройства и провод "-" АКБ
Разъем на плату индикации и кнопки оставляем без изменений, они стандартные для большинства китайских весов. Выход питания на плату индикации 3.3v. Если у Вас 5v, то ставим дополнительный стабилизатор на 5v (кренку) от кнопки вкл/выкл от первого контакта Р1.
Не рекомендуем для гашения напряжения ставить резисторы
как советуют некоторые "умельцы"!
А там как хотите, платы индикации в нас постоянно в наличии и мы рады будем Вам их продать).
Подключение платы передатчика
(подключается к тензодатчику).
Подача питания.
1контакт Р1. - кнопка вкл/выкл.
2контакт Р1. - второй контакт кнопки вкл/выкл и провод от "+" АКБ
3контакт Р2. - провод "+" от зарядного устройства (для 4v АКБ зарядка 6v, для 6v АКБ зарядка 8,5v) в данном случае это средний выход от оригинального блока питания!
4контакт Р2. - провод "-" от зарядного устройства и провод "-" АКБ
Подключение датчика к передающей плате Wi-Fi
5контакт. - (обычно белый провод) "+" питание датчика
8контакт. - (обычно черный провод) "-" питание датчика
6-зеленый, 7-красный - снятие информации с тензорезисторов зеленый и красный. При не правильном подключении выдает информацию в минус в этом случае меняем провода местами.
У кого старые датчики (особенно касается с желтыми и синими проводами) и плата не видит датчика тогда измеряем сопротивление на всех контактах датчиков и там где максимальное сопротивление бросаем на питание, остальные как описанно выше.
Схема подключения светодиодов индикатора к передатчику.
Подключаются светодиоды напрямую к контактам без гасящих резисторов (они уже на плате).
1,2контакт индикатор подачи зарядки
3,4контакт индикатор слабый заряд АКБ
5,6контакт индикатор сигнала (идет считывание сигнала приемником)
7,8контакт индикатор готовности к работе (питание)
Комплекты плат а так же полные готовые комплекты Wi-Fi или готовые весы Вы всегда можете купить в нашем магазине Весовик-оптовик с гарантией 1год. А также можете получить консультации по подключении и калибровке электронных весов.
тел. 095-888-67-34, 097-007-60-90
Статья защищена авторскими правами Ст. 176 УКУ. Разрешаем копировать при условии ссылки на наш магазин!
